Przybory
Obudowa: Żelazie, żelaza plastyczne, żeliwne nikielne, stal odlewana, stal nierdzewna, dupleks ze stali nierdzewnej itp.;
Pierścień wirnika i uszczelniający: Żelaza, żelaza plastyczna, stal odlepiana, stal nierdzewna, brąz, dupleks stal nierdzewna itp.;
Shat: stal węglowa, stal nierdzewna, dupleks stal nierdzewna itp.;
Rękaw wałka: stal nierdzewna, dupleks ze stali nierdzewnej itp.;
Różne kombinacje materiałów mogą pozwolić na różne warunki pracy;
Specjalne materiały można dostosować zgodnie z wymaganiami.
Aplikacja technologiczna
Wysoka wydajność, wysoka siła, wysoka niezawodność, długa żywotność obsługi.
Zoptymalizowana konstrukcja hydrauliczna oparta na technologii CFD może automatycznie zrównoważyć siłę osiową i siłę promieniową, aby zapewnić wysoką wydajność.
Kompaktowa struktura, wzmocniona obudowa objętościowa i wysokiej jakości komponenty zapewniają wysoką stabilność i niezawodność pompy.
Zastosowania
W przypadku czystej wody lub pożywki o właściwościach fizycznych i chemicznych podobnych do czystej wody.
Zaopatrzenie w wodę dla roślin wodnych, drenaż miejski, nawadnianie rolnicze, krążenie wody dla elektrowni, zaopatrzenie w wodę i drenaż przedsiębiorstw przemysłowych i górniczych, krążenie wody dla HVAC oraz zaopatrzenie w wodę dla przemysłu stoczniowego.
W przypadku korozyjnego ośrodka: odsalanie wody morskiej, zdemineralizowana woda w stalowych młynach, transport solanki.
Dla gorącej wody o temperaturze poniżej 130 ℃.
Dystryktowe zasilacze ogrzewania i cyrkulacje wody.
Oznaczenie kodu modelu
Przykład: SBS (SBSL) 800-970 E (f)
SBS (SBSL) 800-970 E (F)
SBS - SBS Series Horyzontal Podzielona pompa obudowy

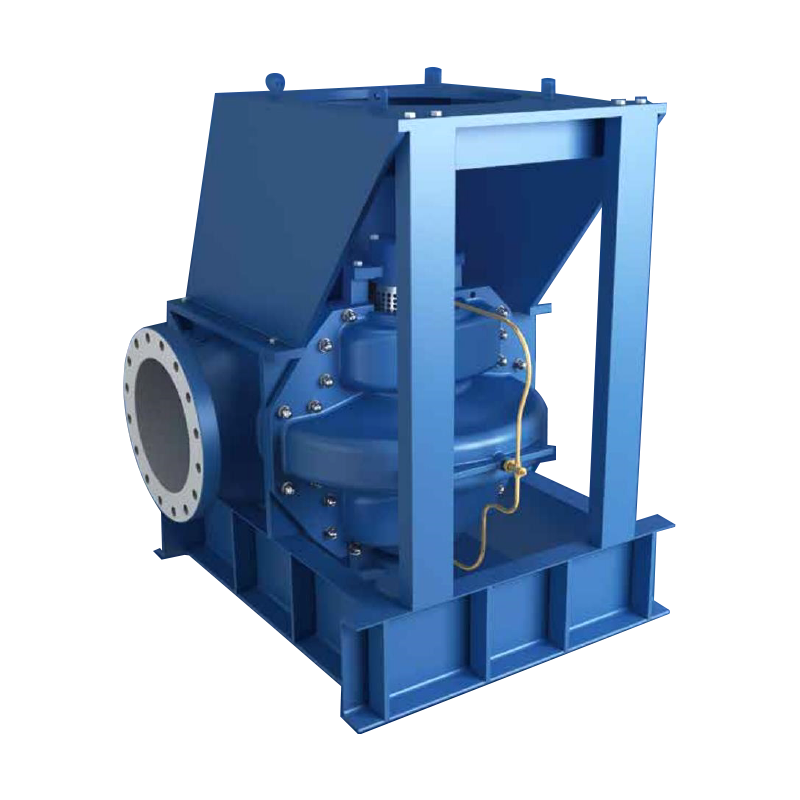

SBSL - seria SBSL pionowa podzielona pompa obudowy
800 - nominalna średnica dyszy wyładowczej (mm)
970 - Nominalna średnica wirnika (mm)
E (F)- Kod modelu hydraulicznego wirnika
Zakres operacyjny
Max. Pojemność: 11160m 3 /H
Max. Głowa: 200 m
Max. Presja robocza: 2,5 MPa
Max. Rozmiar kołnierza ssania: DN900 mm
Max. Temperatura pracy: 130 ° C.
Szybkość ciśnienia kołnierza: PN1,6MPA, PN2,5MPA
Przegląd produktu
Pozioma podzielona pompa odśrodkowa jest wydajnym i niezawodnym sprzętem pompowym, szeroko stosowanym w transporcie czystej wody lub podobnych płynów. Pompa przyjmuje konstrukcję wirnika podwójnego suchania z dwoma niezależnymi komorami ssącymi wodą, które mogą skutecznie poprawić natężenie przepływu i wydajność pompy. Korpus pompy przyjmuje poziomy rozdzielony projekt, który jest łatwy do sprawdzania i utrzymania, a prace inspekcyjne można zakończyć bez demontażu rurociągu i silnika.
Główne funkcje
1. Wysoka wydajność i energetyka: przyjmuje zoptymalizowany wirnik podwójnego sumienia o doskonałej wydajności hydraulicznej, płynnej pracy, niskim hałasie i niskim wibracjom. Pompa ma wysoką wydajność i niskie zużycie energii, co zaspokaja potrzeby oszczędzania energii i zmniejszenia emisji we współczesnym przemysłu.
2. Kompaktowa struktura: Korpus pompy przyjmuje poziomy podzielony centra, który jest kompaktowy, niewielki pod względem stóp i łatwy w instalacji. Pompa jest bezpośrednio podłączona do silnika, co zmniejsza pośrednie połączenie skrzyni biegów i poprawia stabilność ogólnej operacji.
3. Łatwa konserwacja: Korpus pompy jest w poziomie podzielonego centralnego konstrukcji. Podczas kontroli wystarczy otworzyć pokrywę pompy, aby zakończyć wymianę wirników, uszczelek wału i innych komponentów. Nie ma potrzeby demontażu rurociągu i silnika, co znacznie zmniejsza koszty konserwacji.
4. Szeroki zakres zastosowania: odpowiednie do transportu czystej wody i podobnych płynów, takich jak zaopatrzenie w wodę miejskim, przemysłowa woda krążąca, nawadnianie pola uprawne, projekty konserwatorskiej wody itp. Jest szczególnie odpowiednie do dużego przepływu i wysokich zastosowań głowy.
5. Różnorodne materiały: Główne elementy, takie jak korpus pompy i wirnik, mogą być wykonane z żeliwa, stali odlewanej lub stali nierdzewnej, aby zaspokoić potrzeby różnych warunków pracy. Stal nierdzewna nadaje się do transportu mediów żrących.
Zalety i cechy
1. Wysoka wydajność i energia oszczędność: Zoptymalizowany wirnik podwójnego sumienia poprawia wydajność pompy i zmniejsza zużycie energii.
2. Gładka operacja: Zastosowanie wysokiej jakości łożyska i materiałów uszczelniających zapewnia, że pompa działa płynnie, o niskim hałasie i niskim wibracji.
3. Łatwa konserwacja: Pozioma podział nie wymaga usuwania rurociągów i silników podczas konserwacji, zmniejszając koszty konserwacji.
4. Silne zastosowanie: zastosowanie do różnych mediów i warunków pracy w celu zaspokojenia potrzeb różnych branż.
