Zbiorniki ze stali nierdzewnej: Przewodnik po budowie małych zbiorników ciśnieniowych i zbiorników na wodę

Małe zbiorniki ze stali nierdzewnej: tam, gdzie kompaktowy rozmiar spotyka się z wydajnością na poziomie przemysłowym

Małe zbiorniki ze stali nierdzewnej to nie tylko pomniejszone wersje dużych zbiorników przemysłowych — to precyzyjnie zaprojektowane rozwiązania zabezpieczające, zbudowane z myślą o obsłudze wymagających mediów w środowiskach o ograniczonej przestrzeni. Typowe pojemności wahają się od 1 litra do kilkuset litrów, a cechą charakterystyczną jest to, że zbiornik musi nadal zapewniać taką samą odporność na korozję, czystość i niezawodność mechaniczną, jak jego pełnowymiarowe odpowiedniki.

Najszerzej stosowanym stopem do zbiorników kompaktowych jest Stal nierdzewna 304 , który zapewnia doskonałą odporność na wodę, łagodne kwasy i większość związków organicznych w przystępnej cenie. Zastosowania wymagające narażenia na chlorki, wodę morską lub agresywne środki czyszczące należy uaktualnić do Stal nierdzewna 316L , gdzie dodatek molibdenu zamyka lukę przed korozją wżerową i szczelinową. W zastosowaniach farmaceutycznych i żywności o ultrawysokiej czystości elektropolerowane powierzchnie wewnętrzne o średniej chropowatości (Ra) poniżej 0,4 µm są standardem, eliminując punkty siedliskowe drobnoustrojów bez konieczności stosowania powłok chemicznych.

Oprócz gatunku materiału, grubość ścianki w stosunku do objętości zbiornika jest krytyczną zmienną projektową w przypadku małych zbiorników. Ponieważ stosunek powierzchni do objętości wzrasta wraz ze zmniejszaniem się średnicy zbiornika, cienkościenne małe zbiorniki w rzeczywistości doświadczają proporcjonalnie większych naprężeń obwodowych pod ciśnieniem wewnętrznym niż duże zbiorniki o tym samym ciśnieniu nominalnym. Renomowani producenci dbają o to, utrzymując minimalną grubość ścianek zgodną z przepisami projektowymi ASME lub PED, nawet jeśli ciśnienie robocze u klienta wydaje się niskie.

Zbiornik ciśnieniowy ze stali nierdzewnej: standardy projektowe, parametry i co muszą sprawdzić kupujący

Zbiornik ciśnieniowy ze stali nierdzewnej przechowuje lub przetwarza płyny – gazy, ciecze lub media o fazie mieszanej – pod ciśnieniem wyższym od atmosferycznego. Wartość ciśnienia roboczego, wyrażona w barach lub PSI, jest najważniejszą specyfikacją i musi zostać zweryfikowana pod kątem obowiązującego kodu zbiornika ciśnieniowego przed oddaniem zbiornika do użytku.

Kluczowe kody projektowe i znaki certyfikacyjne

Dwa dominujące przepisy regulujące produkcję zbiorników ciśnieniowych ze stali nierdzewnej to:

• ASME BPVC Sekcja VIII Dział 1 — podstawowa norma amerykańska dotycząca zbiorników ciśnieniowych do 3000 PSI, wymagająca kontroli strony trzeciej i znaku „U” ASME w przypadku zastosowań regulowanych.
• PED 2014/68/UE — europejską dyrektywę w sprawie urządzeń ciśnieniowych, która nakłada obowiązek oceny zgodności i oznakowania CE zbiorników z produktem PS × V powyżej określonych progów.
• 150 GB — chińska krajowa norma dotycząca zbiorników ciśnieniowych, szeroko stosowana w przypadku zbiorników produkowanych w kraju.

W przypadku małych zbiorników ciśnieniowych stosowanych w laboratoriach, zakładach pilotażowych lub systemach montowanych na płozach kupujący często spotykają zbiorniki nieobjęte kodem — zbiorniki wykonane według wewnętrznego standardu projektowego producenta, a nie uznanego kodu. Są one dopuszczalne w wielu jurysdykcjach w przypadku zastosowań niskociśnieniowych lub nieobjętych przepisami, ale wymagają formalnej oceny technicznej przed użyciem w certyfikowanym zakładzie lub w miejscu niebezpiecznym.

Ciśnienie znamionowe a ciśnienie projektowe a ciśnienie próbne

Na każdym arkuszu danych zbiornika ciśnieniowego znajdują się trzy liczby, a ich pomylenie jest częstym źródłem błędów zakupowych:

Wybór zbiornika ciśnieniowego ze stali nierdzewnej o parametrach dokładnie odpowiadających maksymalnemu oczekiwanemu ciśnieniu roboczemu nie pozostawia marginesu bezpieczeństwa na wypadek skoków ciśnienia, rozszerzalności cieplnej lub przyszłych zmian procesu. Konserwatywne podejście określa zbiornik co najmniej z MAWP 25–30% powyżej normalnego ciśnienia roboczego, co pozwala również zachować czas reakcji zaworu i urządzenia nadmiarowego.

Zbiornik na wodę ze stali nierdzewnej Produkcja: proces, tolerancje i punkty kontroli jakości

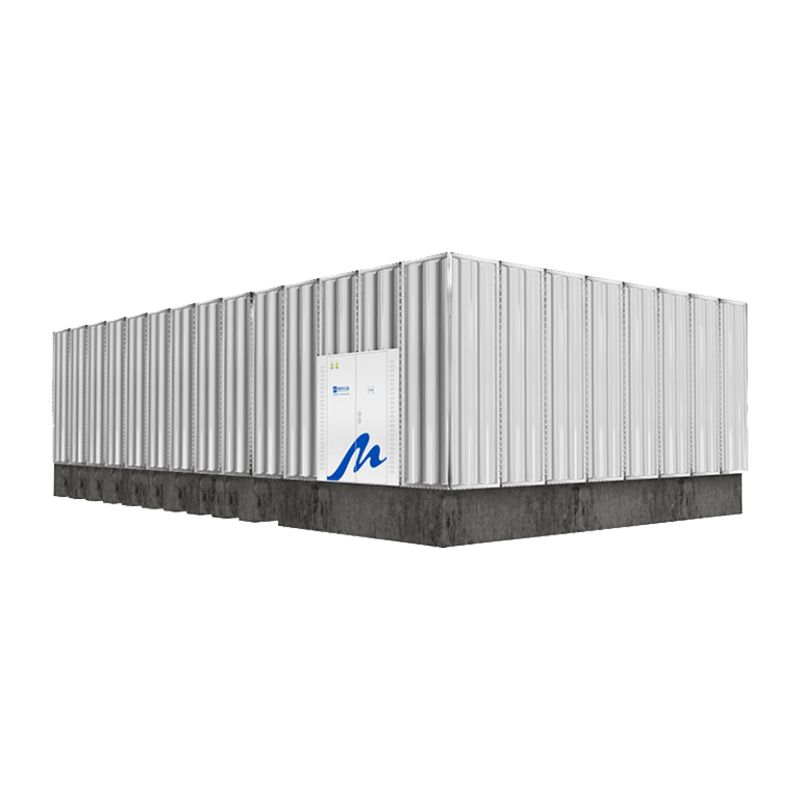

Produkcja zbiorników na wodę ze stali nierdzewnej obejmuje szerokie spektrum — od prostych zbiorników magazynujących wodę pitną pod ciśnieniem atmosferycznym po złożone zbiorniki z płaszczem do systemów podgrzewania ciepłej wody i zbiorniki buforowe wody lodowej w zastosowaniach HVAC. Proces produkcyjny, choć zewnętrznie podobny w różnych zastosowaniach, znacznie różni się pod względem wymagań dotyczących jakości spoin, obróbki powierzchni i protokołu testowania, w zależności od warunków pracy.

Sekwencja wytwarzania rdzenia

1. Odbiór i kontrola materiału — Certyfikaty testów młyna (MTC) są weryfikowane pod kątem specyfikacji zamówienia, potwierdzając gatunek stopu, liczbę cieplną i właściwości mechaniczne.
2. Walcowanie płyt i formowanie skorupy — Płyta ze stali nierdzewnej jest walcowana na określoną średnicę. Tolerancja owalności dla zbiorników ciśnieniowych wynosi zazwyczaj ± 0,5% średnicy nominalnej zgodnie z normą ASME.
3. Spawanie — GTAW (TIG) jest preferowanym procesem w przypadku warstw graniowych i zbiorników do zastosowań spożywczych/farmaceutycznych ze względu na niski poziom odprysków i wysoką czystość spoin. GMAW (MIG) stosuje się do spoin konstrukcyjnych o większym osadzaniu w zbiornikach atmosferycznych. Wszyscy spawacze muszą posiadać aktualne uprawnienia zgodnie z obowiązującymi przepisami (np. ASME sekcja IX).
4. Obróbka po spawaniu — Spoiny spawalnicze na zbiornikach ze stali nierdzewnej są pasywowane lub trawione w celu przywrócenia pasywnej warstwy tlenku chromu zniszczonej przez ciepło. Ze względów środowiskowych i bezpieczeństwa obsługi coraz częściej preferowana jest pasywacja kwasem cytrynowym w porównaniu z kwasem azotowym.
5. Montaż dyszy i armatury — Połączenia kołnierzowe i gwintowane, włazy, porty spustowe i połączenia przyrządów są przyspawane i sprawdzane pod kątem ciągłości spoiny i ścieżek wycieków.
6. Próby ciśnieniowe i NDE — Testy hydrostatyczne lub pneumatyczne potwierdzają integralność konstrukcji. Metody badań nieniszczących (NDE), takie jak radiografia (RT), badania ultradźwiękowe (UT) lub inspekcja penetracyjna (PT), są stosowane do szwów spawalniczych zgodnie z wymaganiami norm.

Wymagania dotyczące wody pitnej i wyrobów sanitarnych

Zbiorniki do przechowywania wody przeznaczone do kontaktu z wodą pitną wiążą się z dodatkowymi wymogami dotyczącymi zgodności wykraczającymi poza integralność konstrukcyjną. W Stanach Zjednoczonych zbiorniki muszą zazwyczaj spełniać wymagania normy NSF/ANSI 61, która zaświadcza, że ​​materiały nie przedostają się do wody pitnej zanieczyszczeń na poziomie przekraczającym ustalone progi zdrowotne. Projekty europejskie odwołują się do europejskiej dyrektywy w sprawie wody pitnej (2020/2184/UE) i odpowiednich norm EN. Producenci obsługujący rynki wody pitnej muszą udokumentować pełną identyfikowalność materiałów i stosować wyłącznie elastomery znajdujące się na liście NSF do produkcji uszczelek i uszczelek.

Wykończenie powierzchni wewnętrznej odgrywa również praktyczną rolę w jakości wody: wykończenie walcownicze 2B lub BA jest ogólnie akceptowalny w przypadku atmosferycznego przechowywania zimnej wody, podczas gdy systemy ciepłej wody pracujące w temperaturze powyżej 60°C korzystają ze szlifowanego lub elektropolerowanego wnętrza, które minimalizuje przywieranie kamienia i upraszcza okresową kontrolę. W przypadku zbiorników w systemach z recyrkulacją wszystkie strefy zastoju – standardową wartością odcięcia są martwe odnogi dłuższe niż trzy średnice rur – należy wyeliminować na etapie projektowania, aby zapobiec kolonizacji bakteryjnej.

Terminy realizacji, dostosowywanie i elementy określone przy składaniu zamówienia

Standardowe konstrukcje zbiorników na wodę ze stali nierdzewnej z typowymi konfiguracjami dysz są dostarczane przez wyspecjalizowanych producentów w ciągu 4–10 tygodni. Zbiorniki w pełni niestandardowe — o niestandardowych średnicach, konstrukcjach z płaszczem, zintegrowanych wężownicach grzejnych lub zbiornikach ze stemplem kodowym, wymagających punktów przetrzymywania przez strony trzecie — zazwyczaj wymagają 10–20 tygodni, w zależności od zaległości warsztatowych i złożoności wymaganego pakietu dokumentacji NDE.

Pełna specyfikacja zakupu wyprodukowanego zbiornika na wodę ze stali nierdzewnej powinna obejmować:

• Pojemność robocza (litry lub galony) i całkowite wymiary koperty lub ograniczenia przestrzenne
• Zakres temperatury roboczej i maksymalnego ciśnienia roboczego
• Gatunek stali nierdzewnej (304, 316L, 316Ti, duplex itp.) i minimalna grubość ścianki
• Obowiązujące przepisy projektowe i wymagania certyfikacyjne (ASME, PED, NSF/ANSI 61 itp.)
• Zestawienie dysz: ilość, rozmiar, ocena i orientacja wszystkich połączeń
• Wymagania dotyczące wykończenia powierzchni wewnętrznych i zewnętrznych
• Wymagana dokumentacja: MTC, mapy spoin, raporty NDE, protokoły testów hydrostatycznych

Wybór odpowiedniego zbiornika ze stali nierdzewnej: praktyczne ramy podejmowania decyzji

W przypadku specyfikacji zbiorników ze stali nierdzewnej zarówno nadmierne, jak i niedostateczne prace inżynieryjne niosą ze sobą rzeczywiste koszty. Zbyt wysokie wymagania dotyczące gatunku stopu lub wykończenia powierzchni niekrytycznego zbiornika wody atmosferycznej zwiększają niepotrzebne koszty produkcji; podanie niedostatecznej grubości ścianki lub pominięcie certyfikatu kodu na zbiorniku ciśnieniowym stwarza zagrożenie dla bezpieczeństwa i odpowiedzialność.

Niezawodne ramy początkowe oceniają kolejno cztery zmienne: przechowywany nośnik i jego korozyjność (określa gatunek stopu); ciśnienie i temperatura robocza (określa grubość ścianki, konstrukcję głowicy i konieczność zastosowania stempla kodowego); środowisko regulacyjne i użytkownika końcowego (określa certyfikaty takie jak zgodność z NSF, ASME, PED lub FDA 21 CFR); i przestrzeń, waga i ograniczenia instalacyjne (określa geometrię zbiornika i konstrukcję wsporczą). Przeanalizowanie tych czterech wymiarów przed skontaktowaniem się z producentem skutkuje bardziej rygorystyczną specyfikacją, dokładniejszą wyceną i szybszym procesem zatwierdzania.

W przypadku zastosowań, które mieszczą się na granicy pomiędzy produktem standardowym a produkcją na zamówienie – na przykład mały zbiornik ciśnieniowy ze stali nierdzewnej z nietypową orientacją dyszy lub niestandardowym ciśnieniem roboczym – doświadczeni producenci często mogą dostosować istniejący kwalifikowany projekt zamiast zaczynać od zera, skracając zarówno czas realizacji, jak i zakres wymaganych NDE. Kupujący, którzy dostarczają szczegółowy arkusz danych procesu na etapie zapytania ofertowego, konsekwentnie osiągają szybszą realizację i mniej zleceń zmian po złożeniu zamówienia niż ci, którzy polegają na opisach słownych lub ogólnych rysunkach.
